Pigmento perolado à base de mica natural – Série Branco Prateado

A linha Silver White da Kolortek abrange pigmentos perolados à base de mica natural (série KT-100) e pigmentos perolados à base de mica sintética (série KT-7100). Ambas as linhas de produtos compartilham a mesma lógica estrutural — flocos de mica revestidos com dióxido de titânio rutilo — mas atendem a diferentes ambientes de aplicação, e a escolha entre elas nem sempre é óbvia.

O que esses pigmentos realmente fazem

O efeito resulta da interferência e da reflexão. Quando a luz incide sobre a plaqueta de mica revestida com TiO₂, parte dela reflete na superfície e parte a atravessa — essa interação cria a aparência perolada ou metálica. A distribuição do tamanho das partículas controla se você obtém um acabamento acetinado fino ou um efeito brilhante e áspero. É uma relação simples, mas fácil de errar na hora de selecionar as granulometrias.

Quando misturados com corantes ou pigmentos transparentes, esses brancos prateados adquirem essa cor, mantendo seu brilho — o que os torna uma base extremamente versátil. Adicione negro de fumo e você obterá uma aparência metálica cinza-prateada com um contraste de brilho mais acentuado. Combine com pasta de alumínio e você chegará a um branco prateado brilhante e de alta opacidade.

Algumas classes desta série incluem óxido de estanho como parte do revestimento. Isso modifica as propriedades elétricas da superfície e melhora a adesão em certos sistemas de resina — um fator importante a considerar se você estiver trabalhando com formulações sensíveis à condutividade.

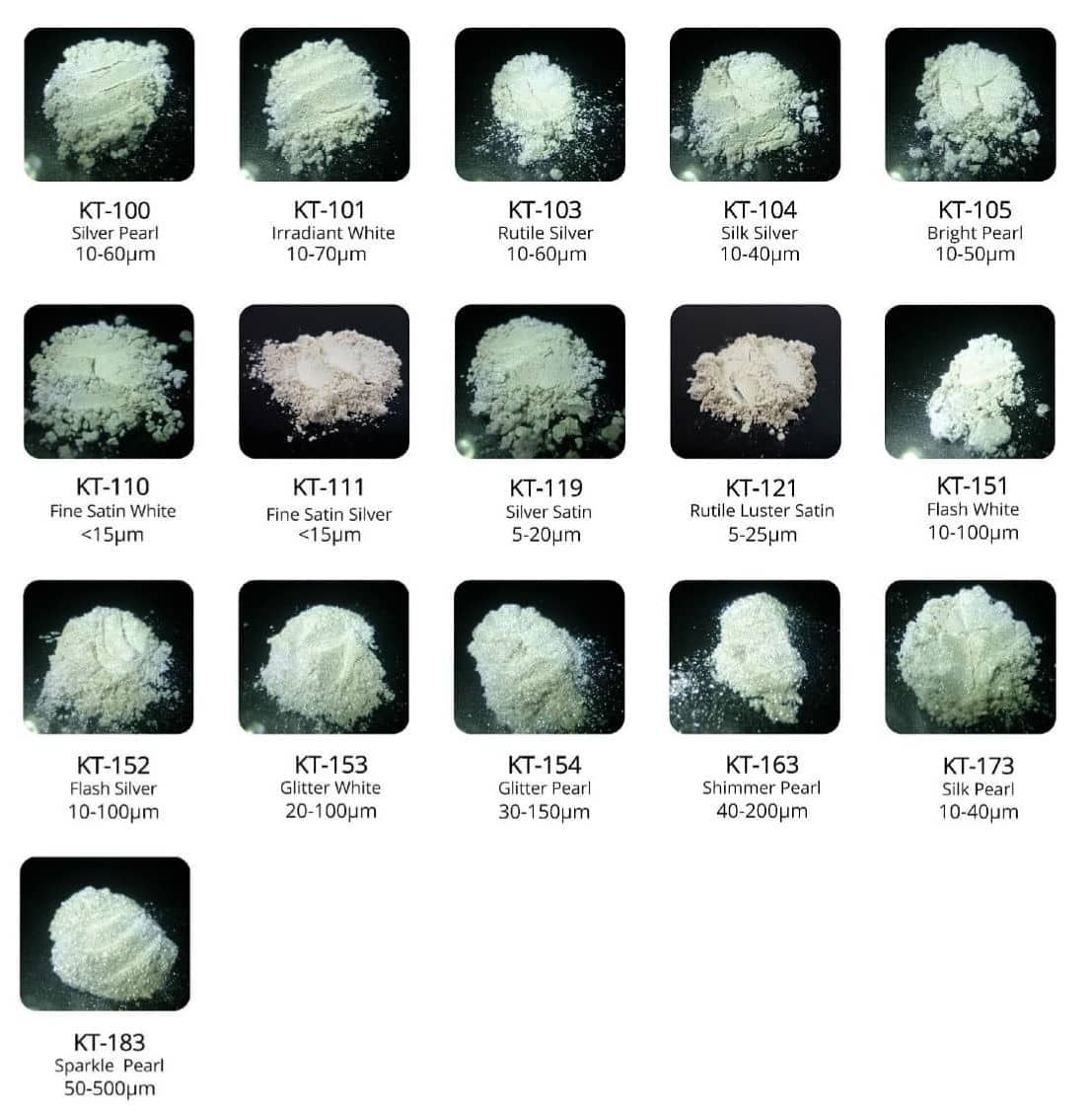

Série KT-100 — Base de mica natural

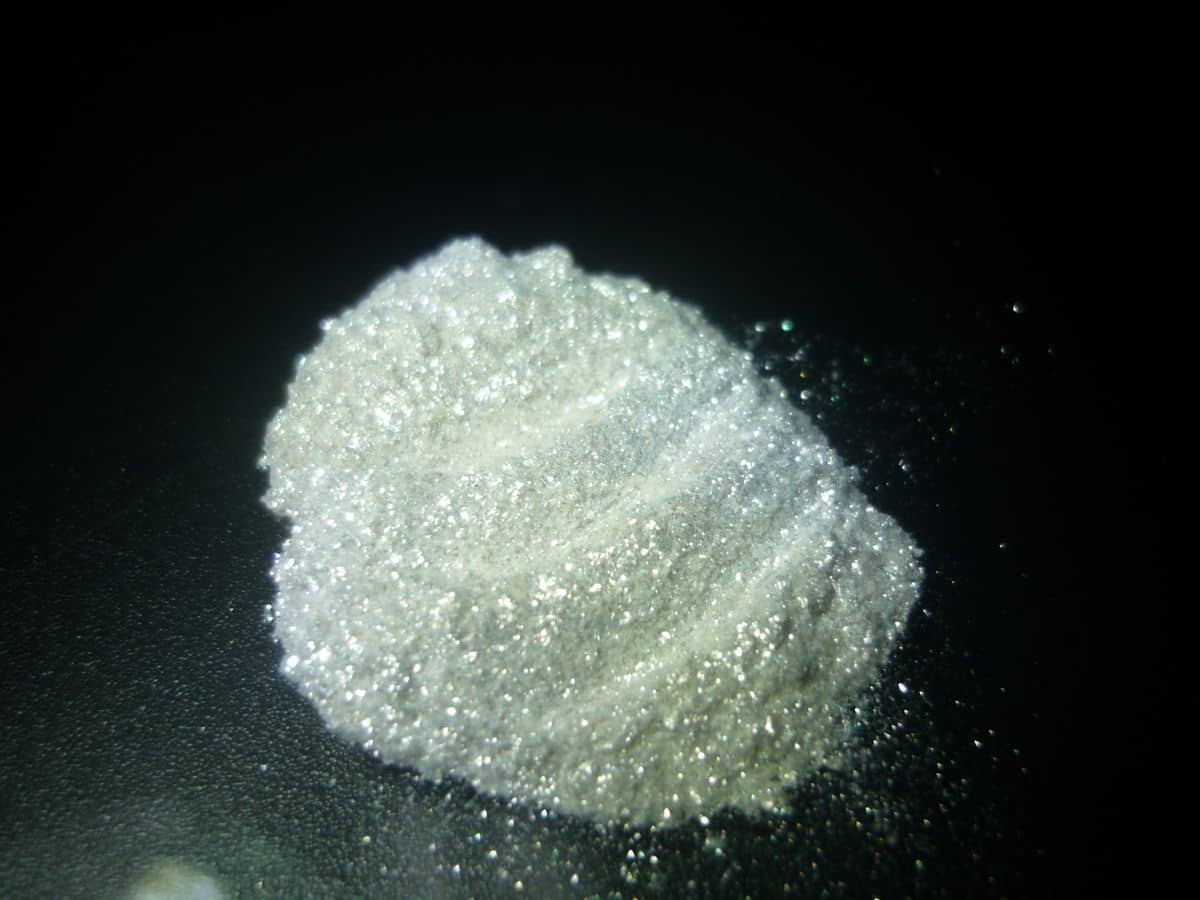

A linha KT-100 utiliza mica muscovita natural como substrato. Ela abrange uma gama prática, desde partículas finas com acabamento acetinado até efeitos de brilho intenso. A mica natural tem um bom custo-benefício e apresenta excelente desempenho na maioria das aplicações industriais e decorativas.

Série KT-7100 — Base de mica sintética

A série KT-7100 utiliza fluorflogopita — mica sintética — como substrato. A diferença estrutural é crucial. A mica sintética é produzida sob condições controladas, o que significa maior pureza do substrato, praticamente nenhuma inclusão de manchas pretas e morfologia das lamelas significativamente mais consistente. Na prática, isso se traduz em brancos mais puros, melhor reprodutibilidade do brilho entre lotes e maior estabilidade térmica em ambientes de processamento de alta temperatura, como na composição de plásticos ou revestimentos em pó.

As sub-séries de prata KT-7121 a KT-7128 desta linha são graus de fluoroflogopita sem revestimento — úteis quando se necessita da contribuição óptica do próprio substrato de mica sem os efeitos de interferência do TiO₂.

Onde essas notas têm um bom desempenho

A adequação da aplicação depende muito da granulometria com a qual você está trabalhando. Granulometrias finas (

As granulometrias intermediárias (10–60 μm, 15–75 μm) são as mais utilizadas em tintas, revestimentos e sistemas líquidos. Elas se orientam bem sob aplicação com pincel, rolo ou pistola e proporcionam um brilho consistente sem aspereza visível. Para sistemas de piso epóxi e moldagem de bancadas ou mármore artificial, as granulometrias mais grossas — KT-154, KT-163, KT-183 no lado da mica natural, ou KT-7107 a KT-7192 no lado sintético — conferem a profundidade visual e o brilho que definem a categoria. O tamanho de partícula de até 1000 μm está disponível na faixa KT-7191/KT-7192 para máximo impacto visual em aplicações de moldagem.

Em aplicações artesanais, geralmente se utiliza uma granulometria média a grossa, dependendo do material — trabalhos com resina, acabamentos decorativos e similares se beneficiam de uma distribuição de tamanho de partículas mais ampla, que cria uma variação natural na intensidade do brilho.

Mica natural versus sintética: uma comparação prática

Essa é a pergunta que surge com mais frequência. A resposta honesta é que depende das restrições da aplicação, e não de qual substrato é inerentemente superior.

Os pigmentos perolados à base de mica natural abrangem a maioria das aplicações industriais e decorativas a um custo mais baixo. O substrato apresenta pequenas inclusões minerais — incluindo manchas pretas ocasionais —, uma característica natural da muscovita extraída. Para a maioria das aplicações em revestimentos e plásticos, isso não tem impacto funcional mensurável. Dito isso, se a pureza visual for fundamental — como em cosméticos, tintas brancas de alto brilho ou aplicações com requisitos de correspondência de cores rigorosa — essas inclusões podem se tornar um problema em concentrações mais elevadas.

A mica sintética (fluorflogopita) elimina esse problema. O substrato é mais puro, a geometria das lamelas é mais consistente e o limite térmico é significativamente maior — relevante para a composição de plásticos acima de 280 °C ou para ciclos de cura de revestimentos em pó. O brilho também é geralmente mais uniforme. A desvantagem é o custo, que é mais elevado do que o das micas naturais.

Na prática, a maioria dos formuladores usa pigmentos perolados à base de mica natural para trabalhos industriais padrão e muda para a série de mica sintética quando a aplicação exige — não como uma atualização padrão.

Notas sobre formulação e manuseio

Esses pigmentos têm estrutura em plaquetas. Isso significa que a técnica de dispersão afeta diretamente o resultado óptico final. A mistura com alta taxa de cisalhamento fratura as plaquetas e reduz o brilho — há perda de tamanho das partículas e o efeito se degrada visivelmente. A incorporação com baixa taxa de cisalhamento, geralmente por agitação suave ou mistura com pá em baixa velocidade, é a abordagem correta. Adicione o pigmento por último, sempre que a sequência da formulação permitir.

A orientação é importante em aplicações de revestimento. Em sistemas aplicados por pulverização, aguarde um tempo de escoamento adequado antes da cura para permitir que as plaquetas se alinhem paralelamente ao substrato. Má orientação resulta em brilho opaco, independentemente da qualidade escolhida.

Esses pigmentos são compatíveis com a maioria dos sistemas de resina — à base de água, à base de solvente, de cura UV e em pó. As classes contendo SnO₂ (KT-103, KT-104, KT-111, KT-119, KT-121, KT-152, KT-7108, KT-7109, KT-7192) possuem química de superfície diferente, o que pode influenciar a molhabilidade em algumas formulações. Se você estiver enfrentando problemas de adesão ou flutuação, vale a pena reavaliar a classe do pigmento antes de ajustar os dispersantes.

A faixa de concentração típica varia de 1 a 10%, dependendo do sistema e do efeito desejado. Concentrações mais elevadas nem sempre melhoram o resultado visual — acima de uma certa concentração, a interferência entre as plaquetas começa a prejudicar a orientação.
